Ako dodávateľ modulov Ethernet SFP sa často stretávam s rôznymi technickými otázkami od zákazníkov. Jednou z najčastejšie kladených otázok sa týka inter - symbolov (ISI) v moduloch Ethernet SFP. V tomto blogu sa ponorím do toho, čo je ISI, jeho príčiny, účinky a ako ovplyvňuje moduly Ethernet SFP.
Čo je interferencia medzi symbolom?
Inter - interferencia symbolu je forma skreslenia signálu, v ktorom jeden symbol narúša následné symboly. V kontexte modulov Ethernet SFP (Small Form - Faktor Pluggable) sú tieto symboly digitálne kúsky, ktoré sa prenášajú cez sieť. Ak sa údaje odosielajú prostredníctvom modulu SFP, sú rozdelené do série diskrétnych symbolov (bity). V ideálnom prípade by mal byť každý symbol prijatý v cieľovom mieste bez toho, aby bol ovplyvnený susednými symbolmi. Avšak kvôli rôznym faktorom môže byť prijatý symbol poškodený zvyškami predchádzajúcich symbolov, čo vedie k ISI.
Príčiny interpretácie symbolov v moduloch SFP Ethernet
Pokles kanálov
Prevodové médium, ako sú napríklad káble z optických vlákien alebo medené drôty, môže zaviesť poruchy. V prípade káblov z optických vlákien je disperzia hlavnou príčinou. K chromatickej disperzii dochádza, pretože rôzne vlnové dĺžky svetla prechádzajú rôznymi rýchlosťami cez vlákno. To spôsobuje, že optické impulzy predstavujúce symboly sa v priebehu času šíria. Výsledkom je, že chvost jedného impulzu sa môže prekrývať s ďalším pulzom, čo vedie k ISI.
V prípade medených káblov sú útlm a frekvencia - závislá strata významnými faktormi. Keď signál cestuje pozdĺž medeného kábla, stráca pevnosť a vyššie frekvencie sú zoslabené viac ako nižšie frekvencie. To skresľuje tvar signálu a môže sa vyskytnúť prekrývanie symbolov, čo spôsobuje ISI.
Viacnásobné šírenie
V scenároch bezdrôtovej komunikácie (hoci sa moduly SFP používajú hlavne v káblových pripojeniach, niektoré hybridné systémy môžu zahŕňať bezdrôtové prvky), šírenie viacnásobného kusu môže spôsobiť ISI. Signál môže trvať viac ciest z vysielača do prijímača v dôsledku odrazu, difrakcie a rozptylu. Tieto viac kópií signálu prichádzajú do prijímača v rôznych časoch a môžu si navzájom interferovať, čo vedie k ISI.
Obmedzenia pásma
Ethernet SFP moduly majú konečnú šírku pásma. Ak rýchlosť dát presahuje kapacitu šírky pásma modulu alebo prenosového kanála, symboly sa nedajú čisto prenášať. Obmedzená šírka pásma spôsobuje filtrovanie signálu, čo môže skresliť tvar symbolov a viesť k ISI.
Účinky inter - symbolových interferencií na moduly Ethernet SFP
Chybová miera
Najzreteľnejším účinkom ISI je zvýšenie bit - chybovosti (BER). Keď symboly navzájom zasahujú, prijímač môže nesprávne interpretovať symboly. Napríklad bit „0“ môže byť nesprávny ako „1“ bit alebo naopak. To vedie k chybám v prenose údajov, ktoré môžu byť obzvlášť problematické v aplikáciách, ktoré si vyžadujú prenos údajov s vysokou spoľahlivosťou, ako sú finančné transakcie alebo reálne vysielanie videa.
Znížená rýchlosť prenosu údajov
Na boj proti účinkom ISI môže byť potrebné znížiť rýchlosť údajov. Ak je rušenie závažné, systém nemusí byť schopný prenášať údaje pri požadovanej vysokej rýchlosti. Je to tak preto, že pri vyšších rýchlostiach prenosov sú symboly v čase bližšie, čím sa zvyšuje pravdepodobnosť prekrývania a rušenia.
Degradácia signálu
ISI spôsobuje zhoršenie celkovej kvality signálu. Pomer signálu - k - šum (SNR) klesá, čo sťažuje rozlišovanie medzi symbolmi. Táto degradácia môže tiež viesť k zvýšenej spotrebe energie, pretože prijímač môže potrebovať tvrdšie pracovať na presnom detekcii symbolov.
Detekcia a zmierňovanie interferencie medzi symbolmi v moduloch SFP Ethernet
Vyrovnanie
Vyrovnanie je bežná technika používaná na zmiernenie ISI. Zahŕňa úpravu frekvenčnej odozvy prijatého signálu, aby sa kompenzovalo poruchy kanála. Existujú dva hlavné typy vyrovnávania: lineárne vyrovnanie a rozhodnutie - vyrovnávanie spätnej väzby (DFE).
Lineárne vyrovnanie sa pokúša zvrátiť skreslenie spôsobené kanálom použitím lineárneho filtra na prijatý signál. DFE, na druhej strane, používa minulé rozhodnutia o symboloch na opravu rušenia. Je efektívnejší pri riešení závažných ISI.
Oprava chýb vpred (FEC)
FEC je ďalšou metódou na boj proti účinkom ISI. Zahŕňa pridanie redundantných informácií do prenášaných údajov. V prijímači sa tieto redundantné informácie používajú na detekciu a správne chyby spôsobené ISI. FEC môže výrazne znížiť BER a zlepšiť spoľahlivosť prenosu údajov.
Výber správneho prenosového média
Výber príslušného prenosového média je rozhodujúci pri minimalizácii ISI. Pre prevody s vysokou rýchlosťou a dlhou vzdialenosťou sú káble z optických vlákien často lepšou voľbou v porovnaní s medenými káblami. Káble z optických vlákien majú nižšiu útlm a disperziu, čo znižuje pravdepodobnosť ISI.
Vplyv na rôzne typy modulov SFP Ethernet

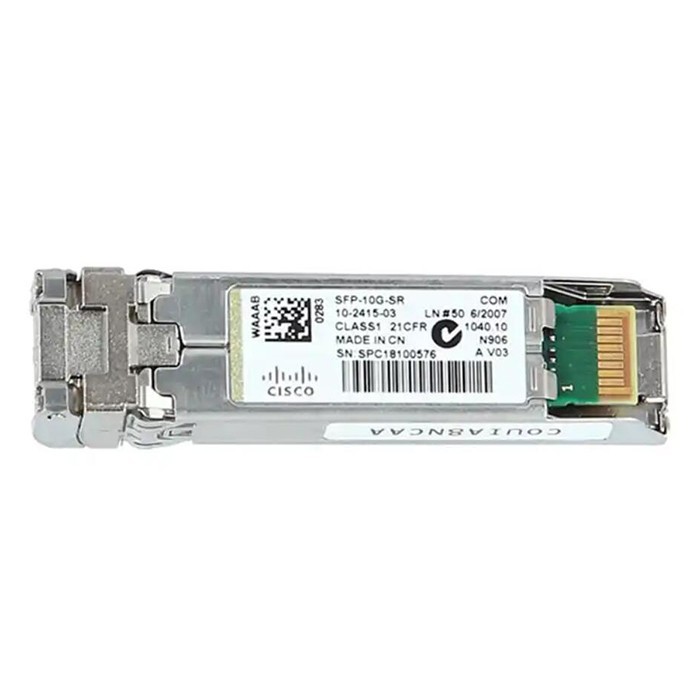

Optický vysielač SFP
Optické transceivery SFP sa široko používajú v siete optických vlákien. Ako už bolo spomenuté, chromatická disperzia v kábloch optických vlákien môže spôsobiť ISI. Moderné optické vysielače SFP sú však navrhnuté s pokročilými technológiami na zmiernenie tohto účinku. Napríklad niektorí vysielatelia používajú disperziu - kompenzujú vlákna alebo techniky optického vyrovnávania na zníženie vplyvu disperzie na signál.
Moduly Gigabit SFP
Moduly Gigabit SFP fungujú pri vysokých rýchlostiach dát, čo zvyšuje riziko ISI. Prenos vysokej rýchlosti znamená, že symboly sa prenášajú bližšie k sebe v čase, čo ich robí náchylnejšími na rušenie. Aby sa zabezpečilo spoľahlivý prenos údajov o rýchlosti gigabitu, tieto moduly často zahŕňajú sofistikované vyrovnanie a algoritmy FEC.
Vysielač vlákien
Vysielače vlákien SFP sú podobné optickým vysielateľom SFP, ale môžu mať rôzne špecifikácie a aplikácie. Čelia tiež výzve ISI v dôsledku poškodenia súvisiacich s vláknami. Výrobcovia vysielačov vlákien SFP nepretržite zlepšujú svoje návrhy na optimalizáciu výkonu v prítomnosti ISI, napríklad používanie lepších kvalitných vlákien a efektívnejšie algoritmy spracovania signálu.
Záver
Inter - interferencia symbolu je významnou výzvou pri prevádzke modulov SFP Ethernet. Môže spôsobiť chyby, znížiť rýchlosti dát a znižovať celkový výkon siete. Avšak pomocou pokročilých techník, ako je vyrovnanie, FEC a starostlivý výber prenosových médií, sa môže vplyv ISI účinne zmierniť.
Ako dodávateľ modulov SFP Ethernet sme zaviazaní poskytovať produkty vysokej kvality, ktoré môžu spoľahlivo fungovať v prítomnosti ISI. Náš tím výskumu a vývoja neustále pracuje na zlepšení dizajnu a výkonu našich modulov, aby zabezpečil, že spĺňajú náročné požiadavky moderných sietí.
Ak potrebujete moduly Ethernet SFP a chcete diskutovať o svojich konkrétnych požiadavkách, alebo ak máte ďalšie otázky týkajúce sa interferencie medzi - symbolmi alebo našich produktov, neváhajte a kontaktujte nás kvôli obstarávaniu a technickým diskusiám v hĺbke.
Odkazy
- „Komunikačné systémy z optických vlákien“ od Govind P. Agrawal
- „Digitálna komunikácia“ od Johna G. Proakisa
